溫度面積法熱計量系統方案：
是一種以供熱用戶典型房間的室溫，作為分?jǐn)偪偣崃恐饕罁?jù)的供熱計量分?jǐn)傁到y(tǒng)方案。該方案所需設備成本相對較低，施工量較小，用戶分?jǐn)倢Ρ炔罹嗪侠?，垂直單管和并?lián)雙管供熱系統均適用，受到部分供熱公司青睞。
方案硬件由樓棟熱量表、室溫傳感器、采集計算器、遠程通訊設備組成。即每棟樓進水口配置樓棟熱量表，計量樓棟消耗的總熱量；每戶室內典型采暖房間安裝室溫傳感器，用以測量室溫；采集計算器定時采集樓棟熱量表及室溫傳感器的相關數據，根據當前時段用戶室溫（室溫對時間積分或平均室溫）、用戶采暖面積、時間及總耗熱量實時計算出所轄用戶的分?jǐn)偀崃?、平均溫度等?shù)據。采集計算器、樓棟熱量表、室溫傳感器、管理中心以有線或無線通訊線路連接，實現供暖計量遠程抄收、監測及控制。
本方案可將山墻、屋面、地面等部位的多耗熱量分?jǐn)偟綐莾?nèi)的各個用戶上，解決了用戶間傳熱無法計量的問題，體現了基于"等舒適，等熱費"原則，保證了采暖分戶計量收費的相對公平性和準確性。
基本原理：
每棟樓配置樓棟總表，用以計量樓棟消耗的熱量總值，作為計量依據。分戶配置室溫傳感器，用以測量各戶采溫點室溫，進行室溫的時間累積。然后，結合住宅面積計算分?jǐn)倲?shù)據，實現分戶計量。
熱量分?jǐn)傆?/span>4個要素：總消耗熱量、戶平均溫度、戶采暖面積和分?jǐn)倳r間間隔。
分?jǐn)倳r間間隔自始自終不變，不影響結果。
系統構成：
本方案所述的供暖計量監控系統分四層
第一層為管理中心，包括電腦、服務器、管理軟件和輔助設備組成的管理平臺。并入INTERNET網絡。
第二層為采集計算器，上行通過GPRS管理中心建立通信，下行通過RS-485/M-bus總線通信聯系棟表，采集棟表計量樓棟消耗熱量值，上傳至平臺。。
第三層室溫傳感器，分為NB-IoT室溫采集器與無線470MHz室溫采集器，主要功能測量各采溫點溫度，并匯總至NB-IoT室溫采集器，并通過中國電信網絡每6小時上傳一次各測溫點。
第四層采集棟樓和各戶信息，并根據分?jǐn)偣接嬎愀鲬舴謹偀崃恐怠Ｃ颗_采集計算器管轄住戶可達200戶
系統功能：
采集計算：樓棟分配器按照設定的分配周期采集樓棟表和用戶室內平均溫度等數據完成熱量分?jǐn)?，并將分?jǐn)偨Y(jié)果下傳至室溫控制器實時顯示；
數據存儲：樓棟分配器將每個分配周期的用戶數據及棟表數據存儲至SD卡中，至少可存儲360個用戶（包括樓棟表）三個采暖季的數據；
液晶顯示：樓棟分配器采用大屏點陣LCD，可直觀顯示出設備的各項數據、狀態及參數信息；
遠程監管：通過管理系統可以遠程查詢并設置樓棟分配器的用戶信息和樓棟表信息，以及各項功能參數；
數據傳輸：遠程監控管理系統可以通過RS485、GPRS實時讀取樓棟分配器的各項數據，同時采用透明傳輸方式還可以通過樓棟分配器直接讀取樓棟表和用戶數據；
收費管理：管理系統可根據不同供熱部門收費管理要求進行模式設置，實現不同核算方式繳費，打印繳費單據；
查詢分析：管理系統可以實現基本信息查詢、用戶采暖數據查詢、用戶收費查詢、用熱統計和分析查詢等功能；
安全控制：管理系統可根據各級操作員的操作特點劃分不同操作權限，保障系統的安全管理。
系統特點：
接口豐富：支持GPRS、以太網、RS485、紅外以及RF無線等多種接口
協議兼容：支持多種廠家的棟表和閥門通斷控制器協議，實現多協議組網
安全性高：管理系統的數據管理服務器、遠程通訊管理服務器和終端用戶管理軟件分離設計，保證數據的安全
靈活性大：管理系統提供多種查詢、分析和統計功能，支持?jǐn)?shù)據導出和定時備份

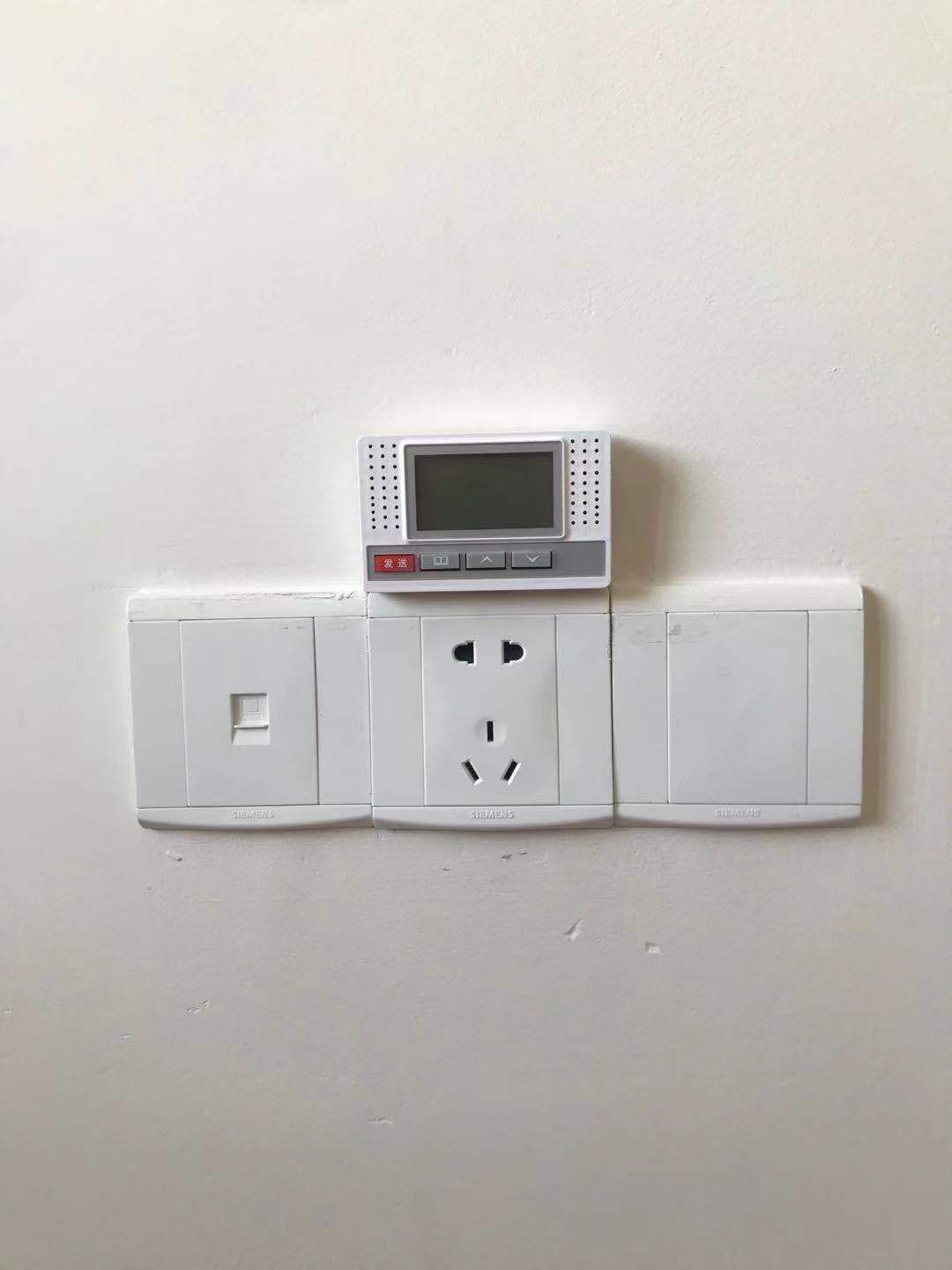

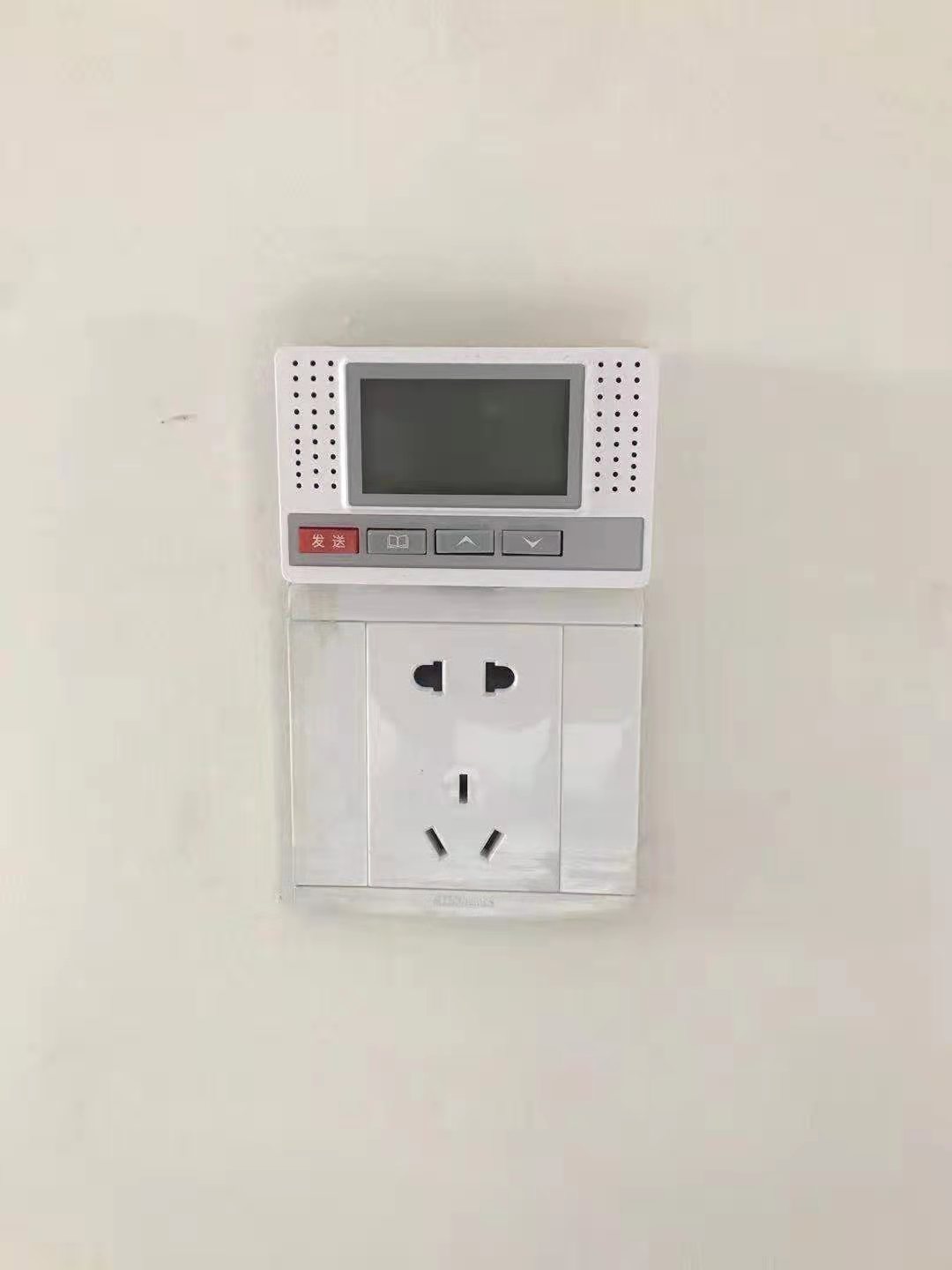

擴展性強：系統采用模塊化設計，可以根據用戶需求對系統進行定制開發，以滿足不同用戶的需求產品圖片：
